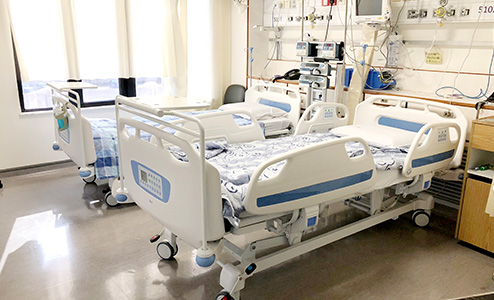

电动病床是现代医疗护理中的关键设备，其稳定性与安全性直接关乎患者的康复体验与生命安全。作为电动病床的核心动力源，电机的可靠运行至关重要。电机过载保护系统是守护电机乃至整个床体安全的第一道防线，其调试工作的专业性、精准性和可靠性不容有丝毫马虎。本文将深入探讨电动病床电机过载保护的原理、调试前的准备、具体调试步骤以及后续的验证与维护，旨在为医疗设备工程师、维护人员及相关技术人员提供一套系统、严谨的作业指南。

第一章：理解核心——电机过载保护的原理与必要性

1.1为何需要过载保护？

电动病床电机在运行中可能遇到多种导致过载的场景：

机械卡阻：床体导轨内有异物、线缆缠绕、关节处缺乏润滑、传动机构（如丝杆、齿轮）损坏或装配不当。

功能性过载：患者体重超出设计限值、医护人员或探视者不合理地坐在床沿或床头床尾板上、床板上放置过多重物。

电气故障：电机内部绕组短路、绝缘老化、电源电压异常（过高或过低）。

过载会导致电机绕组电流急剧增大，发热量远超散热能力。若未及时切断电源，轻则导致电机绝缘性能下降、缩短寿命，重则可在短时间内烧毁电机，引发火灾，并可能导致床体突然停止或失控，对患者造成二次伤害。

1.2主流过载保护方式及其原理

电动病床通常采用以下一种或多种保护方式：

1.2.1热过载保护（双金属片/热继电器）

原理：利用电流的热效应。保护器中的双金属片流经电机电流。当过载时，热量积聚，双金属片因两种金属的膨胀系数不同而发生弯曲，推动机械机构断开常闭触点，从而切断电机控制回路。其特点是反时限特性：过载倍数越大，动作时间越短；过载倍数小，动作时间相对较长，允许电机承受短暂的启动电流（通常为额定电流的5-7倍）而不误动作。

应用：常用于交流异步电机的保护，是电动病床中经典和常见的保护方式。

1.2.2电子式过载保护（集成于控制板）

原理：通过霍尔传感器等电流检测元件实时监测电机的工作电流，并将信号送至微处理器（MCU）。MCU将检测值与内部预设的保护阈值（如额定电流Ie、动作时间曲线）进行比较。一旦超出设定值，MCU立即输出信号，驱动固态继电器或MOSFET断开电机电源。

优点：精度高、响应快、可调性强、易于实现智能化（如故障代码显示、历史记录查询）。现代高端的电动病床普遍采用此方式。

1.2.3温度传感器保护（PTC/NTC）

原理：将正温度系数（PTC）或负温度系数（NTC）热敏电阻直接嵌入电机绕组中。当电机温度因过载或散热不良而升高至临界点时，PTC电阻值会剧增（或NTC电阻值剧减），触发外部的控制电路动作。

特点：直接监测电机本体的温度，而非电流，因此对因环境过热、散热口堵塞等原因导致的温升同样有效，是上述电流保护方式的有效补充。

1.2.4机械离合器/扭矩限制器

原理：这是一种纯机械保护方式。当传动系统受到的扭矩超过设定值时，离合器会打滑或脱开，从而切断机械动力的传输，保护电机免于堵转。

应用：通常作为电气保护的后备方案，或应用于特定传动部位。

第二章：万全准备——调试前的准备工作

“工欲善其事，必先利其器”。鲁莽的调试可能引发新的故障或安全隐患。

2.1安全第一

断电操作：除终上电测试外，所有接线、拨码开关调整等操作必须在全切断设备电源（拔掉电源线）的情况下进行。

环境评估：确保病床周围无障碍物，床体活动范围内无人，防止调试过程中床体意外动作造成伤害。

静电防护：接触控制板时，需佩戴防静电手环，防止ESD击穿精密电子元件。

2.2工具与资料准备

必备工具：数字万用表（TrueRMS为佳）、钳形电流表（用于在线测量）、螺丝刀套装、内六角扳手、绝缘胶布。

关键文档：电动病床维修手册或电路原理图。这是调试工作的圣经，上面会明确标注额定电流值、保护器型号、调整方法（如拨码开关定义、电位器功能）、故障代码含义等。无文档调试是极其危险和不专业的。

记录工具：笔记本和笔，用于记录原始设置和调试后的参数。

2.3初步检查与故障排除

在调试前，必须确认过载是由保护参数不当引起，而非其他故障。

机械排查：手动推动床体，完成背板升降、整床升降、屈腿等所有动作，感受是否有卡涩、异响、异常沉重的地方。确保所有导轨、关节、传动机构润滑良好、无异物。

电气排查：检查所有电源线和控制线缆连接是否牢固，有无破损、压痕。检查电机外观有无损坏、烧焦味。

确认空载电流：如果可能，在床体无负载（不放置床垫和模拟重物）的情况下，短暂启动电机，用钳形表测量其空载电流，作为参考基准。

第三章：精细操作——分类型调试步骤

3.1热过载继电器的调试

定位与识别：在控制盒内找到热继电器（通常标有“OL”或“TRIP”字样及复位按钮）。确认其型号与电机功率匹配。

电流整定：热继电器上有一个电流调整旋钮或波段开关，旁边有刻度盘。根据维修手册中给出的电机额定电流（FLA）值，将该旋钮调整至对应的刻度。注意：此值应等于或稍大于电机的额定电流，绝不能小于它，否则会频繁误动作。

测试与复位：

完成设置后，接通电源。

模拟一个轻微过载条件（例如，用手轻微阻滞一下运动中的床体）。

观察热继电器应在一定延时后动作（切断电源）。听到“咔嗒”声且复位按钮弹出。

必须等待热继电器充分冷却后（通常需2-5分钟），才能按下复位按钮进行复位。未冷却前无法复位是正常现象。

3.2电子式过载保护的调试（通过控制板）

这是目前主流的调试方式，通常通过拨码开关（DIPSwitch）或软件设置。

访问参数：找到主控制板。查阅手册，locate用于设置电流保护等级的拨码开关组或通过特定操作（如长按某个按键）进入设置模式。

设置参数：

额定电流（Ie）设置：根据手册中的表格，将拨码开关拨到与电机额定电流对应的位置。例如，SW1-ON,SW2-OFF可能代表2.5A。

动作时间（t）设置：有些控制器允许设置不同的动作曲线（如快、中、慢）。对于病床电机，通常选择标准或中等曲线，以避开启动电流的同时又能及时保护。

高级参数：一些智能控制器还可设置堵转保护阈值（瞬间动作）和过热预警阈值。

保存与验证：如果是拨码开关，设置后断电再上电即可生效。如果是软件菜单，需按提示保存退出。随后，应进行模拟过载测试：使用钳形表监测电流，同样用手轻微阻滞电机，观察电流是否上升并终触发保护。控制板上的LED指示灯常会以特定闪烁pattern指示“过载”故障。

3.3调试的核心原则：模拟负载测试

理论设置后，必须进行加权测试，这是验证调试是否成功的终环节。

准备砝码：使用标准砝码或已知重量的重物（如沙袋）。

加载：将重物均匀放置在床板上，总重量应为病床设计的患者体重上限（如150kg或200kg）。

全功能运行测试：在满载条件下，依次运行床体的所有功能（背板升、降、整床升、降、Trendelenburg/ReverseTrendelenburg等）。

监测与观察：

使用钳形电流表，测量每个动作在启动和运行稳定后的电流值。

理想状态：稳定运行电流应低于保护设定的动作值，且电机温升正常。

确保在功能下，保护系统都不应动作。如果动作，说明设置过于灵敏，需在允许范围内微调（但绝不能超出电机允许的电流）。

临界测试（谨慎操作）：缓慢增加负载直至超过上限，或人为加大阻滞力，验证保护系统是否能在过载发生时可靠、及时地切断电源。

第四章：善后与归档——调试后的工作

故障代码清除：调试测试完成后，根据手册指引，清除控制器中的历史故障代码。

终功能验证：移除负载，再次进行所有空载功能测试，确保床体运行平稳、无异响、所有限位开关工作正常。

记录归档：将调试日期、原始参数、调整后参数、测试结果、操作人员等信息详细记录在设备的维护档案中。这对于未来的故障排查和预防性维护极具价值。

用户告知：向护士站或护理人员简要说明情况，告知其床体已恢复正常，并提醒其注意规范使用，避免不必要的过载。

结语

电动病床电机过载保护的调试，绝非简单的拧拧旋钮、拨拨开关，而是一项融合了电气知识、机械常识、严谨程序和丰富经验的系统性工程。它要求技术人员具备“诊断医者”般的细致与“安全卫士”般的责任感。每一次成功的调试，都是在为患者的生命安全加固一道可靠的防线。唯有遵循标准流程，依托技术文档，秉承精益求精的工匠精神，才能确保这张守护生命的床，始终稳固而安全。
